Автоматический ленточнопильный станок Stalex BS-650GA

Автоматический ленточнопильный станок Stalex BS-650GA

Купить Автоматический ленточнопильный станок Stalex BS-650GA по выгодным ценам Вы можете в компании Руевит-М. Наши менеджеры помогут с выбором. Пермь
  • Уточнить цену
  • Максимальный диаметр заготовки
    Максимальный диаметр заготовки: 460
  • Поворот
    Поворот: рама 60°
  • Прямоугольник
    Прямоугольник: 650x350
  • Производитель: Stalex
  • Модель: BS-650GA
  • Количество:
    - +
Уточнить цену
Описание

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 460 мм и прямоугольной профильной заготовки 650x350 мм под углом 90°.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроив шкалу на дисплее необходимой длины получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Особенности:

  • Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
  • Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
  • Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
  • Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
  • ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
  • Макс. единичный ход подающих гидравлических тисков – 650мм
  • Станок управляется трёхфазным двигателем.
  • Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 23-95 м/мин.
  • Предохранительные концевики на кожухе маховика, оберегающие станок преждевременного запуска станка.
  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
  • Термозащита электродвигателя.
  • Высота от пола до основания тисков – 900мм.
  • Система смазки и охлаждения полотна + пистолет для смыва стружки.
  • Гидравлическая система регулирования усилия резания.
  • Автоматическое подъём рамы при завершении резки.

Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.

Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей.

Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

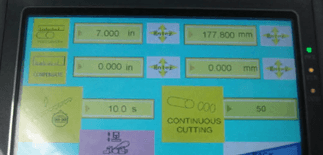

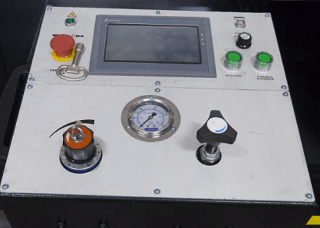

Сенсорный экран управления

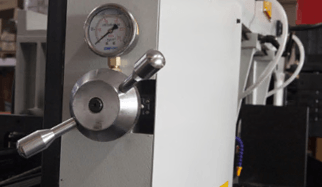

Индикатор натяжения полотна.

Механическое натяжение полотна.

Предохранительные концевики на кожухе маховика.

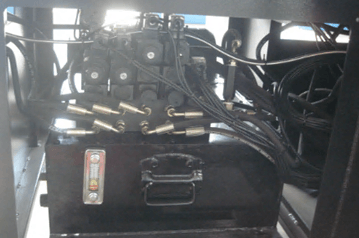

Гидростанция

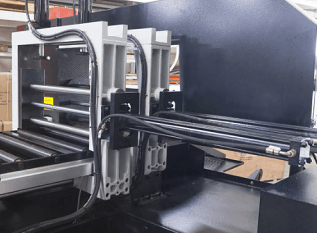

Прижимы для пакетной резки – на стационарные и подающие гидравлические тиски.

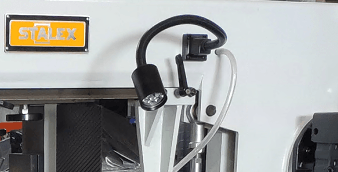

Лампа дополнительного освещения.

Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).

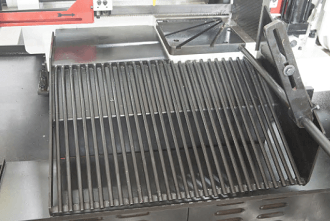

Лоток для приёма заготовок.

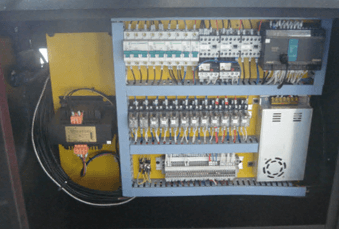

Электрошкаф.

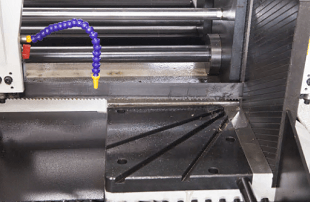

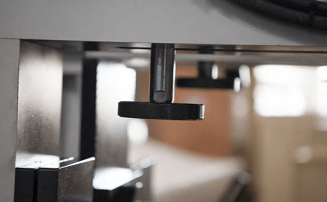

Основание прижимов пакетной резки в зоне резания.

Зубчатый привод.

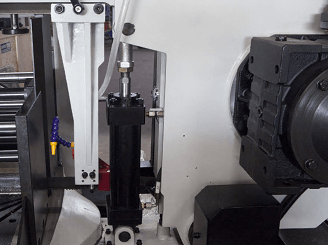

Подъём и опускание рамы за счёт гидравлического амортизатора и общей системы гидравлики станка.

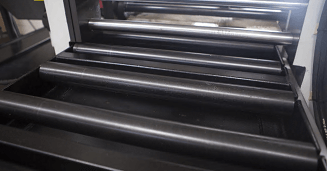

Стол подачи заготовки.

Шильдик станка.



Характеристики

Параметр

Значение

Мощность двигателя

5,5 кВт (3-х фазный)

термозащита перегрузки двигателя, servo-двигатель

Мощность гидравлической станции

1,1 кВт

Мощность системы СОЖ

90 Вт (0,09 кВт)

Вращение пилы

От 0 до +60 градусов (автоматический поворот рамы от ЧПУ)

Привод

зубчатый (червячная передача)

Скорость резания

23-95 м/мин

Рабочая зона

+90°

+45°

+60°


460

460

310


650х350

460х350

310х350

Угол разворота рамы


Габариты ленты

41х1,3х5220 мм

Скорость подачи заготовки

0-50 мм/c

Макс. единичный ход подающих гидравлических тисков

650 мм

Точность подачи заготовки

0.5/100 мм

Точность реза на отклонение по перпендикулярности

заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения

Рабочая высота стола

900 мм

Объём гидравлического бака

80 л

Объём бака СОЖ

22 л

Система смазки и охлаждения полотна

+

Лампа дополнительного освещения

+

Дисковая щётка для очистки полотна от стружки

+

Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски

+

Размер упаковки (ДхШхВ)

2920х2180х2170 мм

Размер упаковки стола подачи

упакован вместе со станком

Общие габариты станка, установленного в рабочее положение (ДхШхВ)

2750x3250x1900 мм

Отдельные габариты стола подачи (ДхШхВ)

2000х650х900 мм

Масса нетто/брутто

2020/2320 кг.



Комплектация
Ленточнопильный станок
Ленточнопильное полотно, установленное на станке
Сенсорный экран управления на поворотной панели
Гидравлические зажимные тиски
Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
Гидроцилиндр подъёма пильной рамы
Регулировка подачи пильной рамы
Лампа дополнительного освещения
Механическое натяжение полотна
Серводвигатель для плавной регулировки скорость вращения полотна 2395 м/мин
Система охлаждения режущего инструмента и заготовки
Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения шкива
Прижимы для пакетной резки – на стационарные и подающие тиски
